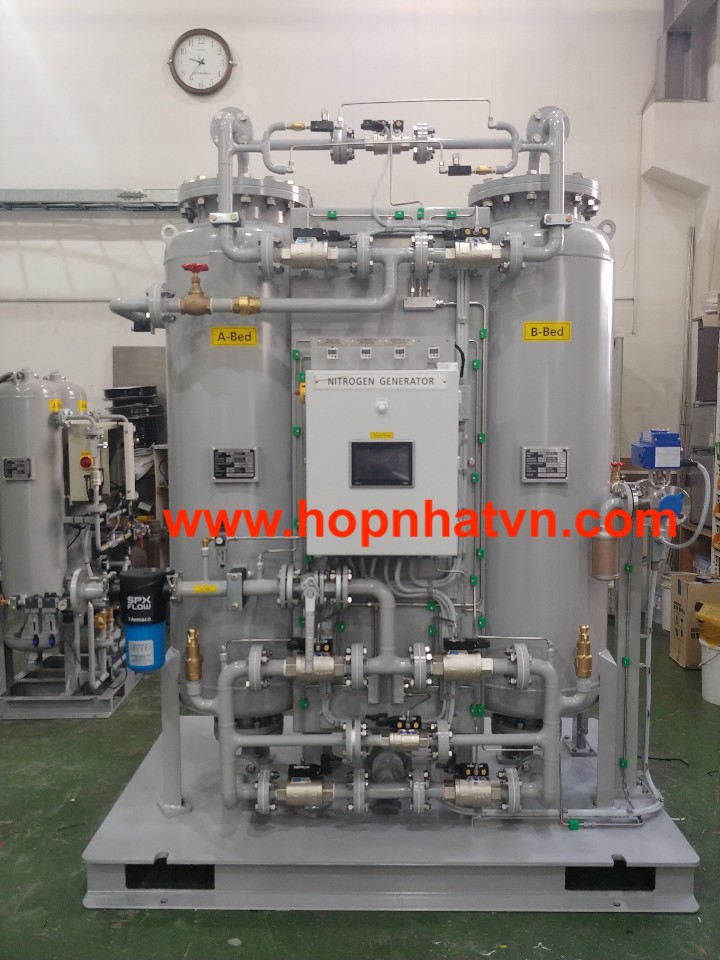

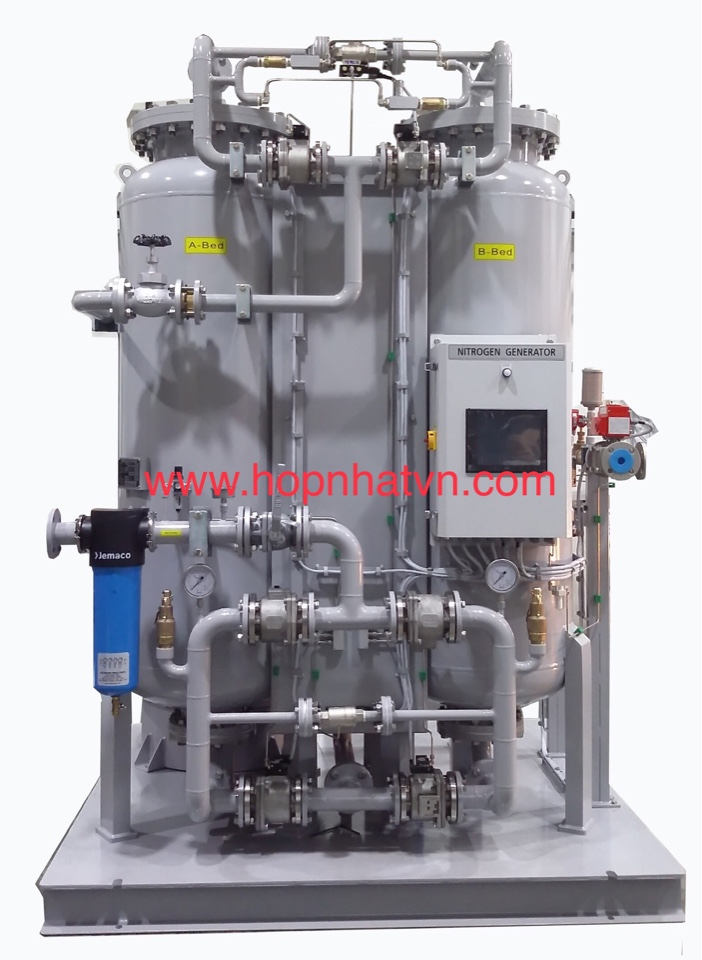

Máy Tạo Khí Nitơ Won Hi Tech - PSA

Hãng sản xuất: Won Hi Tech

Mã số: WHN

Máy Sản Xuất Khí NITO dạng PSA
Xuất xứ: Hàn Quốc
Độ thuần khiết khí Nito:  95% - 99.999%
Lưu lượng N2:    0.5 - 3500 m3/h
Phương thức chế tạo: Máy dạng PSA tách rới không khí sang lọc khí Nito, thiết kế dạng bồn đôi hấp thụ hồi sinh.
Nguồn điện: 220V/1pha/50Hz
Công suất tiêu thụ điện: 250W
Áp suất khí N2: 6.0 Kg/cm2
Áp suất khí nén cần: 7.0 - 8.0 kg/cm 2
Sử dụng hạt CMS để sàng lọc phân tử
Tuổi thọ trung bình hạt CMS cho máy tạo khí Nito 5 -10 năm
Cảm biến Oxy của Fujikura – Nhât hoặc Chang Ai
Bộ điều khiển: hiển thị tiếng Anh, hiển thị áp xuất khí nito, lưu lượng khí nito, độ tinh khiết của khí Nito, toàn bộ thông tin được hiển thị trên màn hình cảm ứng 7”.
Tích hợp sẵn: Đồng hồ lưu lượng N2 (SMC), Cảm biến đo hàm lượng Oxy (Nito), Cảm biến áp xuất Nito, Bộ lọc khí Nito và khí nén, Bình chứa đệm …



N2 PSA Gas Generator

Pressure Swing Adsorption [PSA] Technology
Pressure Swing Adsorption (PSA) is a technology that can separate the desired gas compounds by using the difference of adsorption force of the individual crystals of gas from Molecular Sieve. In other words, adsorption may be defined as binding the gas molecules to the Adsorbent that is a solid substance through the suction force of the molecule.
A PSA system can separate the gas compounds by using the difference of adsorption force presented by the various chemical compounds or each individually. In the gas separation process, the compressed air passes through the Molecular Sieve layer composed of crystals with micro pores and the gases to be adsorbed becomes adsorbed by the adsorbent while the gas to be separated passed through the layer freely. The PSA Nitrogen Generator with the adsorbent called CMS (Carbon Molecular Sieve) phases in the compressed air filled with two or more adsorption towers that are moisture controlled, progresses the following steps that are repeated: compression → adsorption → decompression → purge to continuously produce the high purity Nitrogen.

Carbon Molecular Sieve [Adsorption Principle]
CMS is a 4Å crystal structure with a great number of micro pores made from the bark of a palm tree. Derived from the difference in diameter as the outer diameter of the Oxygen is 3.8Å while the outer diameter of the Nitrogen is 4.2Å, the adsorption of Oxygen which takes a shorter amount of time is understandably used. Moreover, the product that can maintain a certain compressive strength and a uniform pore structure must be selected in order to produce high purity Nitrogen.

Performance Table For P.S.A. Nitrogen Gas Generator

Model NITROGEN CAPACITY (NM3/Hr)
95% 97% 98% 99% 99.50% 99.90% 99.99% 99.999%
WHN-1B 5.9 4.6 4.1 3.3 2.8 1.8 1 0.5
WHN-2B 11.8 9.2 8.3 6.6 5.6 3.6 2 0.9
WHN-3B 17.6 13.6 12.3 9.7 8.2 5.4 3 1.4
WHN-4B 23.7 18.4 16.6 13.1 11.1 7.3 4 1.8
WHN-5B 29.3 22.7 20.5 16.2 13.7 9 5 2.3
WHN-6B 35.5 27.6 24.8 19.7 16.7 10.9 6 2.7
WHN-7B 42 32 29 23 20 13 7 3.2
WHN-8B 47 37 33 26 22 15 8 3.6
WHN-9B 53 41 37 29 25 16 9 4.1
WHN-10B 59 46 41 33 28 18 10 4.5
WHN-12B 71 55 50 39 33 22 12 5.5
WHN-15B 89 69 62 49 42 27 15 6.8
WHN-20B 118 92 83 65 55 36 20 9.1
WHN-22B 130 101 91 72 61 40 22 10
WHN-25B 148 115 103 82 69 45 25 11.4
WHN-30B 177 138 124 98 83 55 30 13.6
WHN-40S 237 184 166 131 111 73 40 18.2
WHN-50B 295 230 207 164 139 91 50 22.7
WHN-60S 355 275 248 196 166 109 60 27.3
WHN-70S 414 321 290 229 194 127 70 31.8
WHN-80S 473 367 331 262 222 145 80 36.4
WHN-90S 532 413 372 295 250 164 90 40.9
WHN-100S 591 459 414 327 277 182 100 45.5
WHN-150S 886 689 620 491 416 273 150 68.2
WHN-200S 1182 918 827 655 555 364 200 90.9
WHN-250S 1477 1148 1034 818 693 455 250 113.6
WHN-300S 1773 1377 1241 982 832 545 300 136.4
WHN-400S 2364 1836 1654 1309 1109 727 400 181.8
WHN-500S 2955 2295 2068 1636 1386 909 500 227.3
WHN-600S 3545 2754 2482 1964 1664 1091 600 272.7
Calculation of the compressed air requirements
NPurity 95% 97% 98% 99% 99.50% 99.90% 99.99% 99.999%
Air Factor 1.8 2.1 2.2 2.45 2.7 3.6 5 9



N2 PSA Gas Generator Structure System
